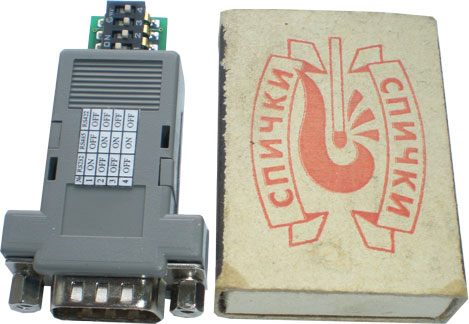

1. Сверхминиатюрный переходник USB-RS232/422/485 имеет очень компактные размеры. Устройство собрано в стандартном СОМ разъеме 45х30х15 мм, разъём для подключения USB и дип переключатель интерфейсов выведены наружу на 10 мм длины. Потому данный переходник практически не занимает место при транспортировки. Основное назначение временное подключение к различным устройствам с поддерживаемыми интерфейсами. Переходник не имеет гальванической развязки, поэтому при использовании на длинных линиях нужно быть предельно осторожными и отключать от сети подключаемое оборудование или использовать портативный компьютер, питаемый при подключении от аккумуляторов. Для длинных линий, особенно где возможны пробои высокого напряжения, рекомендуем использовать переходник с гальванической развязкой.
Интерфейс RS232 реализован только с парой управляющих сигналов RTS/CTS, что более чем достаточно для использования переходника с большинством современных устройств и контроллеров. Как правило, для  современных устройств, для управления или передачи данных дополнительная пара управляющих сигналов DTR/DSR (просто соединяются на локальном разъёме) и сигналы Ring и DCD, никогда не используются, кроме устройств требующих поддержку режима plug and play и специализированных проводных модемов. Интерфейсы RS422 и RS485 выведены на тот же разъём DB9, что и RS232, на неиспользуемые RS232 выводы под номерами №1, 9 (485) и №1, 4, 6, 9 (422) в остальном, разъём DB9 полностью соответствует стандартном компьютерному разъёму COM порта. Суммарный потребляемый ток от USB порта не более 35 мА.

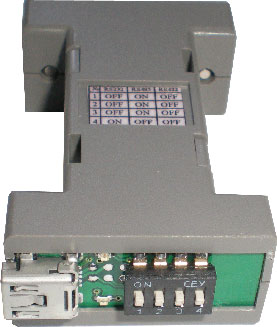

Сверхминиатюрный переходник USB-RS232/422/485.

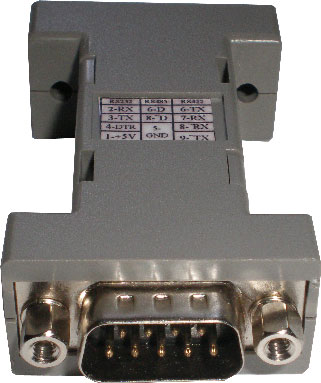

2. Миниатюрный переходник USB-RS232/422/485с гальванической развязкой до 1 кВ.
Несмотря на наличие гальванической развязки имеет компактные размеры 60х33х15 мм. Основное назначение подключение устройств с интерфейсами RS232, RS485, RS422 к компьютеру. Интерфейс RS232 реализован только с сигналами приемо/передачи данных RX/TX и только с одним управляющим сигналом DTR. Также переходник имеет возможность питать ваше внешнее устройство, гальванически развязанным от USB напряжением +5 вольт, током не более 30 мА, работает со счетчиком Меркурий 200. Напряжение питание выведено на 1 вывод разъёма DB9. Интерфейсы RS422 и RS485 выведены на тот же разъём DB9, что и RS232, на 6-9 выводы разъёма DB9. Несмотря на гальваническую развязку, поддерживаются все возможные скорости до 2 Мбит (RS485/422) и 1 Мбит (RS232). Суммарный потребляемый ток от USB порта, без питания внешних устройств, не более 50 мА. С питанием дополнительных внешних устройств не более 100 мА.

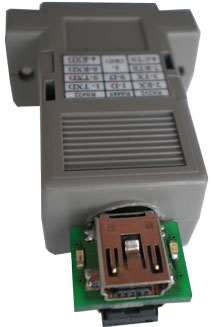

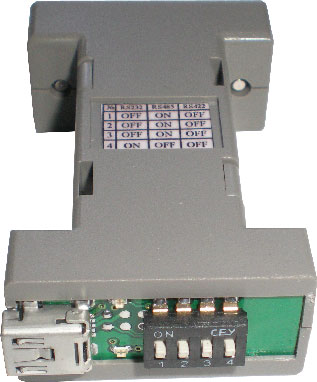

Миниатюрный переходник USB-RS232/422/485 с гальванической развязкой до 1 кВ.

На обоих переходниках, переключение между интерфейсами RS232, RS485, RS422 осуществляется переключателем. С одной стороны переходники имеют стандартный компьютерный разъём DB9(папа), а с другой мини-USB  разъём, который подключается к компьютеру обычным кабелем USB A – mini USB (5-pin), кабель входит в поставку. Переходники изготавливаются полностью по SMD технологии. Реализованы на микросхеме FT232RL выпускаемой фирмой FTDI и работают стабильно на всех возможных скоростях от 100 до 2 000 000 бод.

Переходники работают под следующим операционными системами Windows 98, 98SE, ME, 2000, Server 2003, XP and Server 2008, Windows 7 32-64-bit, Windows XP and XP 64-bit, Windows Vista and Vista 64-bit, Windows XP Embedded Windows CE 4.2, 5.0 and 6.0 Mac OS 8/9, OS-X Linux 2.4 and greater. Драйверы для переходника можно скачать с сайта фирмы FTDI.
Переходники имеют два светодиода RX/TX для индикации режимов работы.

3. Переходник RS232 в RS422/RS485 с гальванической развязкой до 1 кВ.
Переходник предназначен для преобразование физического интерфейса RS232 в интерфейсы RS422 или RS485. Выбор выходного интерфейса осуществляется с помощью переключателя.

• Размеры 62х60х30
• Разъемы для подключения интерфейсов RJ45.
• Разъем для подключения питания DG300 (зажим.), либо штырьковый типа DJK.
• Потребление не более 0,5 ВТ.
• Напряжение питания от 10 до 90 вольт.
• Температура эксплуатации от +60 до -30 С.
• Возможность питания по длинной линии. (см. инжектор питания)
• Защита от перенапряжения, как по линии питания, так и по сигнальным линиям.
• Автоматическое определение направления передачи для RS485 интерфейса.
• Гальваническая развязка между входом и выходом не менее 1 кВ, при отсутствии питания по линии.
• Гальваническая развязка между питающими и сигнальными линиями определяется используемым кабелем.
• Гальваническая развязка между внешним питанием и обоими интерфейсами не менее 1 кВ.
• Диапазон поддерживаемых скоростей от 400 бит/с до 120 Кбит/с.
• Автоматическая настройка скорости передачи для RS485. Режим автоматической настройки включается при помощи переключателей.
• Для RS485 возможность регулировки длительности переключения между приемником и передатчиком +-10%, от номинала.
• Блок питания на 12 вольт в комплекте.

4. Удлинитель линии RS422/RS485 с гальванической развязкой до 1 кВ.
Удлинитель линии предназначен для усиления (восстановления) сигналов RS422/485 при передаче по длинной линии. Выбор используемого интерфейса RS422 или RS485 осуществляется с помощью переключателя. Причем с одной стороны возможен RS422, а с другой RS485, т.е. данный удлинитель можно использовать и как преобразователь интерфейсов RS422 в RS485 и наоборот.

• Размеры 62х60х30
• Разъемы для подключения интерфейсов RJ45.
• Разъем для подключения питания DG300 (зажим.), либо штырьковый типа DJK.
• Потребление не более 0,5 ВТ.
• Напряжение питания от 10 до 90 вольт.
• Температура эксплуатации от +60 до -30 С.
• Возможность питания по длинной линии.(см. инжектор питания)
• Защита от перенапряжения, как по линии питания, так и по сигнальным линиям.
• Автоматическое определение направления передачи для RS485 интерфейса.
• Гальваническая развязка между входом и выходом не менее 1 кВ, при отсутствии питания по линии.
• Гальваническая развязка между питающими и сигнальными линиями определяется используемым кабелем.
• Гальваническая развязка между внешним питанием и обоими интерфейсами не менее 1 кВ.
• Диапазон поддерживаемых скоростей от 400 бит/с до 2 Мбит/с.
• Автоматическая настройка скорости передачи для RS485. Режим автоматической настройки включается при помощи переключателей.
• Для RS485 возможность регулировки длительности переключения между приемником и передатчиком +-10%, от номинала.
• Блок питания на 12 вольт в комплекте.

5. Удлинитель линии RS422/RS485.
Удлинитель линии предназначен для усиления (восстановления) сигналов RS422/485 при передаче по длинной линии. Выбор используемого интерфейса RS422 или RS485 осуществляется с помощью переключателя. Причем с одной стороны возможен RS422, а с другой RS485, т.е. данный удлинитель можно использовать и как преобразователь интерфейсов RS422 в RS485 и наоборот.

• Размеры 62х60х30
• Разъемы для подключения интерфейсов RJ45.
• Разъем для подключения питания DG300 (зажим.), либо штырьковый типа DJK.
• Потребление не более 0,25 ВТ.
• Напряжение питания от 10 до 90 вольт.
• Температура эксплуатации от +60 до -30 С.
• Возможность питания по длинной линии.(см. инжектор питания)
• Автоматическое определение направления передачи для RS485 интерфейса.
• Защита от перенапряжения, как по линии питания, так и по сигнальным линиям.
• Диапазон поддерживаемых скоростей от 400 бит/с до 2 Мбит/с.
• Автоматическая настройка скорости передачи для RS485. Режим автоматической настройки включается при помощи переключателей.
• Для RS485 возможность регулировки длительности переключения между приемником и передатчиком +-10%, от номинала.
• Блок питания на 12 вольт в комплекте.
